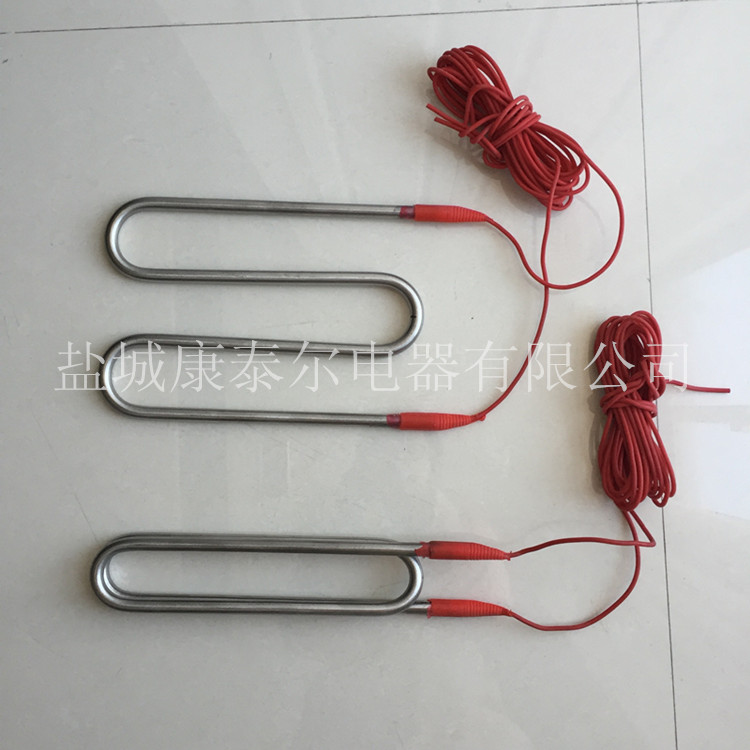

上圖是我公司拍攝的單端加熱管實物照片。

【產品介紹】

品牌: 康泰爾電器

型號: KTE-01

規格:Φ12mm

額定功率:220V/800W

電阻絲材質：高電阻電熱合金絲

絕緣填料：氧化鎂粉

帶螺紋單頭加熱棒的由來

帶螺紋單頭加熱棒是由金屬管裝入高電阻電熱合金絲發熱材料。它在電熱絲周圍填充并充實,具有有良好的絕緣性能,能用導熱系數較高的高純氧化鎂作為填充料。它具有功率大、熱效性高、散熱快等，可用于塑料包裝、小型模具加熱、分析儀器、各種氣體膨脹時的致冷效應等加熱。

帶螺紋單頭加熱棒的選用原則

耐溫、耐腐蝕：對于低溫管，一般采用BUNDY、鋁管、銅管，高溫管一般采用不銹鋼管、英格萊管，水質嚴重

的情況下可以采用鐵氟龍電熱管以及不銹鋼加涂層處理電熱管。不銹鋼加涂層處理電熱管能在水質不良的狀況下使用，英格萊840電熱管可以在高溫工作狀態下有很好的抗氧化性能，有較好的耐腐蝕性能，一般英格萊代碼管材均采用國內的2520材質代替，擁有同樣的效果。

帶螺紋單頭加熱棒性能指標

1 升溫時間：在試驗電壓下，元件從環境溫度升至試驗溫度時間應不大于15min；

2 額定功率偏差：在充分發熱的條件下，元件的額定功率的偏差應不超過下列規定的范圍，對額定功率小于等于100W的元件為：±10%。對額定功率大于100W的元件為+5%～-10%或10W，取兩者中的較大值；

3 絕緣電阻：出廠檢驗時冷態絕緣電阻應不小于50MΩ；

帶螺紋單頭加熱棒使用注意事項

1、高瓦特密度單頭電熱管在使用期間，由于本身加熱迅速散熱條件差，常造成電熱外部不銹鋼管體焦黑、氧化、變形，因而造成內部發熱元件-電熱合金絲因高溫空燒融斷，造成單頭電熱管本身壽命縮短，所以優良的單頭電熱管不但需要生產質量好，更要求模具的材質與加工孔徑（孔徑與管徑越接近越好），適合的孔徑除了方便換單頭電熱管之外，也有利于兩者熱能之間的傳導，因而延長加熱管本身電熱管的使用壽命。

2、模具深孔加工應注意精密度，不可兩頭鉆孔，因為交接處無法密合而有較大孔隙，使加熱管散熱不良，被加熱體溫度不平均。

3、應注意電熱管出線端之氧化鎂粉，在使用場所不可受到污染物與水分滲入，防止漏電，最好是預留5mm于模具外。

4、開機使用電熱管，最好可以預熱5分鐘，以免因為空氣潮濕或水分滲入管內，發生漏電危險，使用電熱機械必須加裝接地線。

驗證帶螺紋單頭加熱棒優劣的最直觀的方法

先將電熱管表面擦凈，然后接通交流220V電源，在空氣中干燒，表面發紅后斷電，待電熱管完全冷卻后，用餐巾紙擦拭，白紙上應無黑色氧化粉末（未與空氣中的氧氣反應），則說明此電熱管為優質電熱管。

帶螺紋單頭加熱棒設計及定制

1.電壓、功率。

2.管徑的大?。嚎砂凑湛蛻粢笞龅?.5-30mm。

3.管身的長度：非標定制（最小30mm）。

4.電熱管的材質：主要材質有10#碳鋼、SUS304、SUS321、SUS316L、不銹鋼加涂層（防水垢處理）、SUS310S(俗稱：2520)、鈦管等。

5.電熱絲的選擇：一般為鐵鉻鋁絲（北京首鋼）、鎳鉻絲（一般有H140、2080電阻絲等）。這兩者的選擇取決于客戶的工作環境（溫度以及震動性）。

6.其他：工作環境、接線柱或引線長度（常規：200mm）、是否需要安裝螺紋（螺紋大?。?、金屬軟管的直徑以及長度等。
